Назначение
Быстродействующие подводные клапаны PEM W114-1 (1”), W115-1 (1 1/2”), W116-1 (2”) и W300 (3”) применяются в фонтанных установках со сложными водяными эффектами, как правило, в цветомузыкальных фонтанах. Клапан или группа клапанов управляются с помощью компьютера и соответствующего программного обеспечения. Данная система позволяет управлять клапанами и получать различные эффекты на водяных насадках. Дополнительно, с помощью насосов с частотным преобразователем или многоступенчатых вентилей возможно
достичь различных высот водяных картин.
Описание
Клапаны переключают подачу воды с одного выхода напорной линии на другой менее, чем за 0,1 секунды. В этом устройстве давление воды, поступающей из входного патрубка (от водопровода или насоса) преобразуется сначала в скорость потока и давление потока, а затем снова преобразуется в давление воды выходящей линии.
Обычно используется только вертикальный выходной патрубок. Второй выходной патрубок служит для сброса воды или для присоединения второй насадки.
Принцип функционирования процессов преобразования в клапане можно описать следующим образом: вода под давлением из насоса (или водопровода) поступает
во внутреннюю «проточную» камеру клапана, которая имеет Y-образную форму. Эта камера через 2-х сторонний шноркель связана с атмосферой. В процессе работы клапана происходит взаимодействие потока воды с воздухом, поступающим из шноркеля по 2-м каналам Y-образной камеры. При открывании или закрывании этих каналов наступает так называемый «эффект флотации». Посредством 3-х ходового магнитного вентиля «эффект флотации» направлен из одного Y-образного ответвления в другое, в результате поток воды переключается с одного выпускного отверстия на другое.
В результате процессов преобразования в клапане возникает значительная потеря давления, которое обязательно необходимо учитывать при выборе насадок и насосов. Рабочее давление насадки необходимо отрегулировать до клапана. Не допускается установка вентилей между быстродействующим клапаном и насадкой. Возможно использовать дополнительный клапан только на байпасную линию, расположенную на выходной стороне клапана. Клапан возможно установить как в вертикальном, так и в горизонтальном положении. Однако необходимо следить за уровнем воды. Шноркель должен находиться всегда выше уровня воды, иначе быстродействующий клапан работать не будет.
При выборе независимых от уровня воды насадок рекомендуется использовать соответствующую арматуру подсоединения и учитывать гидравлические характеристики. Уровнезависимые насадки использовать с быстродействующим клапаном не рекомендуется.
Для нормальной работы клапана требуется постоянный проток даже в том случае, когда не включен распылительный эффект.
Более подробная информация предоставляется по запросу.

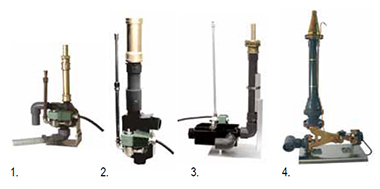

1. Быстродействующий клапан РЕМ W114-1 с насадкой Clearstream Jet ¾”, тип РЕМ W114-
3-952, со стойкой из нержавеющей стали тип РЕМ W114-6 и присоединительной арматурой тип РЕМ W114-7.
2. Быстродействующий клапан РЕМ W115-1 с насадкой Aerated Jet тип РЕМ 15-6С.
3. Быстродействующий клапан РЕМ W116-1 с
насадкой Stream Jet тип РЕМ846С на стойке из нержавеющей стали типа РЕМ W116-2 (2 шт.), высота струи 12 м.
4. Быстродействующий клапан РЕМ W300 с насадкой Stream Jet тип РЕМ 873 на стойке из нержавеющей стали тип PEM W300H-11 и присоединительной арматурой.
Рабочие характеристики различных насадок при подключении к быстродействующему клапану существенно отличаются от стандартных характеристик вследствие того, что клапан обладает значительным гидравлическим сопротивлением.
При подборе оборудования необходимо использовать технические и гидравлические характеристики (по запросу). Для обеспечения наилучших технических характеристик и предотвращения возникновения обратного давления в клапане (которое может вызвать неисправность при отключении фонтана) необходимо использовать насадки такого же присоединения, что и размер байпасной линии клапана. Таким образом, расход через выбранную насадку должен соответствовать рекомендованному расходу через клапан. Данной рекомендации нужно придерживаться как для основной насадки, так и для насадки на байпасную линию.
|
